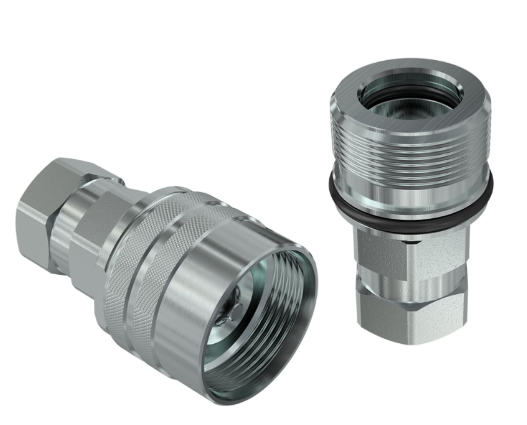

CVV描述：
螺纹旋紧连接快速接头—通用系列。可带残压连接。高耐压力和流量脉冲性。与ISO 14541标准系列产品互换。
应用：CVV系列接头应用于移动式工程设备（挖掘机）、车辆、液压设备、钻机。
技术规范:
规格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
额定压力(PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |

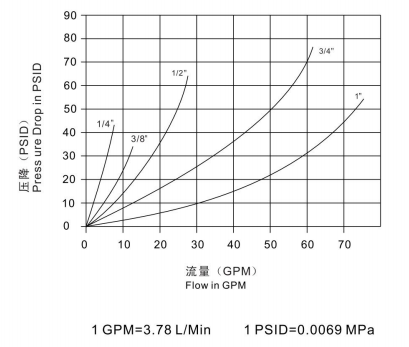

额定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
温度范围 | -20℃至+120℃ | ||||
标准密封圈材料 | 丁腈橡胶NBR | ||||
CVV 特征:
1， 新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能。
2， 采用实心钢棒材料加工制造，所以耐用性好。
3， CVV系列阴接头上采用螺纹套筒锁定结构，与母体插座的相应外螺纹配套使用。连接时公母两部分必须通过螺纹，采用手动方式结合在一起。
4， 采用新型环保镀锌，提高更高度防锈性能。
5， 螺纹阀挡圈提供阀止挡，保证阀能牢靠对中。
6， 并与下列产品互换：意大利快事达（FASTER）CVV系列、意图奇VD系列。
PART NO. | LS | D | HEX1 | HEX3 | A | T |
CVV-02SF | 58.6 | Φ34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
CVV-03SF | 60.8 | Φ34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
CVV-04SF | 67.7 | Φ42 | S27六角 | S36对边 | 18 | G1/2 NPT1/2 |
CVV-06SF | 73.5 | Φ48 | S36六角 | S41对边 | 18 | G3/4 NPT3/4 |
CVV-08SF | 94.5 | Φ56.5 | S41六角 | S51对边 | 24.5 | G1 NPT1 |
PARTNO. | LP | d | HEX2 | A | T |
CVV-02PF | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
CVV-03PF | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
CVV-04PF | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
CVV-06PF | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
CVV-08PF | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |

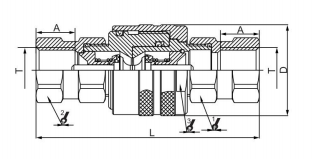

PARTNO. | L | D | HEX1 | HEX2 | HEX3 | T |
CVV-02 | 92.6 | Φ34 | S19六角 | S19六角 | S30对边 | G1/4 NPT1/4 |
CVV-03 | 89.9 | Φ34 | S22六角 | S22六角 | S30对边 | G3/8 NPT3/8 |
CVV-04 | 103 | Φ42 | S27六角 | S27六角 | S36对边 | G1/2 NPT1/2 |
CVV-06 | 125 | Φ48 | S36六角 | S36六角 | S41对边 | G3/4 NPT3/4 |
CVV-08 | 155 | Φ56.5 | S41六角 | S41六角 | S50对边 | G1 NPT1 |
