苏州意达特流体设备有限公司现货销售原装进口意大利思多奇STUCCHI VR系列快速接头，沃斯温克VOSWINKEL快速接头RK螺纹连接平面阀

热搜产品

产品介绍

VR-RK描述：

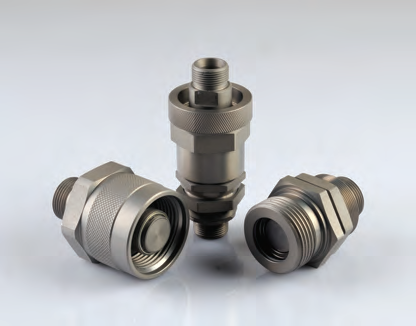

VR螺纹锁紧式液压快速接头(碳钢)

应用：接头使用特种车辆及各种无泄漏的液压应用

技术规范：

规格(英寸)	RK08	RK12	RK16	RK20	RK25
额定压力(PSI)	6090	6090	6090	6090	6090
额定流量(GPM)	6	12	28	50	76
温度范围(标准密封圈)	-20℃至+120℃
标准密封圈材料	丁腈橡胶NBR

特征：
1、新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能。
2、特殊平面密封设计确保连接和断开时无流体泄漏。
3、采用实心钢棒料加工制造，所以耐用性好。
4、母接头上采用螺纹套筒锁定结构，与公插座上的相应的外螺纹配套使用。连接时公母两部

分必须通过螺纹采用手动方式结合在一起。
5、允许任何一端带有最大10MPa残压下连接与断开。
6、采用新型环保锌镍电镀，提供更高的防锈性能。
7、螺纹阀挡圈提供阀止挡，保证阀能牢靠对中
8、并于下列产品互换：意图奇VR系列、沃斯温克RK系列。

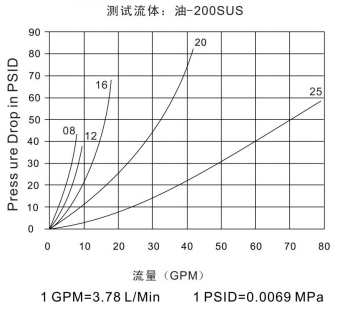

性能：测试液体油-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.

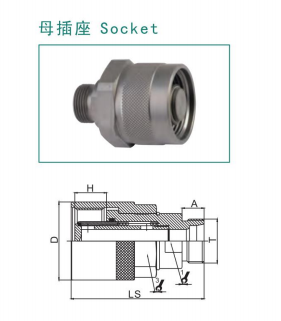

母插座

PARTNO.	LS	D	HEX1	HEX3	A	T	H
VR-RK08SM-12S	63.4	39	S22对边	S32六角	12	M20*1.5	13.5
VR-RK08SM-10L	62.4	39	S22对边	S32六角	11	M16*1.5	13.5
VR-RK08SM-15L	63.4	39	S22对边	S32六角	14	M22*1.5	13.5
VR-RK12SM-16S	75.5	54.5	S24对边	S46六角	14	M24*1.5	17.5
VR-RK12SM-15L	73.5	54.5	S24对边	S46六角	12	M22*1.5	17.5
VR-RK16SM-20S	83	66	S32对边	S60六角	16	M30*2	22.5
VR-RK16SM-16S	81	66	S32对边	S60六角	14	M24*1.5	22.5
VR-RK16SM-18L	79	66	S32对边	S60六角	12	M26*1.5	22.5
VR-RK16SM-15L	79	66	S32对边	S60六角	12	M22*1.5	22.5
VR-RK20SM-25S	109	64	S41对边	S55八边	18	M36*2	26
VR-RK20SM-20S	107	64	S41对边	S55八边	16	M30*2	26
VR-RK20SM-28L	105	64	S41对边	S55八边	14	M36*2	26
VR-RK20SM-22L	105	64	S41对边	S55八边	14	M30*2	26
VR-RK20SM-18L	103	64	S41对边	S55八边	12	M26*1.5	26
VR-RK25SM-38S	135	91.2	S55对边	S80六角	23	M52*2	34.5
VR-RK25SM-35L	135	91.2	S55对边	S80六角	16	M45*2	34.5

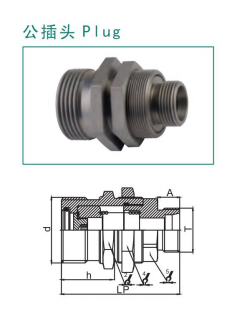

公插头

PARTNO.	LP	d	HEX2	HEX4	HEX5	A	T	H
VR-RK08PM-12S	59	M32*3	S36六角	S36六角	S25六角	12	M20*1.5	24
VR-RK08PM-10L	58	M32*3	S36六角	S36六角	S25六角	11	M16*1.5	24
VR-RK08PM-15L	59	M32*3	S36六角	S36六角	S25六角	14	M22*1.5	24
VR-RK12PM-16S	66.7	M36*3	S41六角	S41六角	S32六角	14	M24*1.5	28.7
VR-RK12PM-15L	64.7	M36*3	S41六角	S41六角	S32六角	12	M22*1.5	28.7
VR-RK16PM-20S	79.2	M48*3	S55六角	S50六角	S15内六角	16	M30*2	35.2
VR-RK16PM-16S	77.2	M48*3	S55六角	S50六角	S15内六角	14	M24*1.5	35.2
VR-RK16PM-18L	75.2	M48*3	S55六角	S50六角	S15内六角	12	M26*1.5	35.2
VR-RK16PM-15L	75.2	M48*3	S55六角	S50六角	S15内六角	12	M22*1.5	35.2
VR-RK20PM-25S	97	M54*4	S55六角	S60六角	S46六角	18	M36*2	43.5
VR-RK20PM-20S	95	M54*4	S55六角	S60六角	S46六角	16	M30*2	43.5
VR-RK20PM-28L	93	M54*4	S55六角	S60六角	S46六角	14	M36*2	43.5
VR-RK20PM-22L	93	M54*4	S55六角	S60六角	S46六角	14	M30*2	43.5
VR-RK20PM-18L	91	M54*4	S55六角	S60六角	S46六角	12	M26*1.5	43.5
VR-PK25PM-38S	124.8	M79*4	S85六角		S55六角	22	M52*2	58
VR-RK25PM-35L	118.8	M79-4	S85六角		S55六角	16	M45*2	58

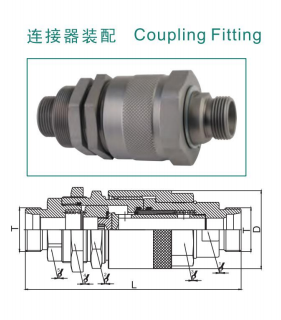

连接装配器

PARTNO.	L	D	HEX1	HEX2	HEX3	HEX4	HEX5	T
VR-RK08-12S	108.5	39	S22对边	S36六角	S32六角	S36六角	S25六角	M20*1.5
VR-RK08-10L	106.5	39	S22对边	S36六角	S32六角	S36六角	S25六角	M16*1.5
VR-RK08-15L	108.5	39	S22对边	S36六角	S32六角	S36六角	S25六角	M22*1.5
VR-RK12-16S	122.7	54.5	S24对边	S41六角	S46六角	S41六角	S32六角	M24*1.5
VR-RK12-15L	118.7	54.5	S24对边	S41六角	S46六角	S41六角	S32六角	M22*1.5
VR-RK16-20S	138.4	66	S32对边	S55六角	S60六角	S50六角	S15内六角	M30*2
VR-RK16-16S	134.4	66	S32对边	S55六角	S60六角	S50六角	S15内六角	M24*1.5
VR-RK16-18L	130.4	66	S32对边	S55六角	S60六角	S50六角	S15内六角	M26*1.5
VR-RK16-15L	130.4	66	S32对边	S55六角	S60六角	S50六角	S15内六角	M22*1.5
VR-RK20-25S	177	64	S41对边	S55六角	S55八边	S60六角	S46六角	M36*2
VR-RK20-20S	173	64	S41对边	S55六角	S55八边	S60六角	S46六角	M30*2
VR-RK20-28L	169	64	S41对边	S55六角	S55八边	S60六角	S46六角	M36*2
VR-RK20-22L	169	64	S41对边	S55六角	S55八边	S60六角	S46六角	M30*2
VR-RK20-18L	165	64	S41对边	S55六角	S55八边	S60六角	S46六角	M26*1.5
VR-RK25-38S	220.8	91.2	S55对边	S85六角	S80六角		S55六角	M52*2
VR-RK25-35L	214.8	91.2	S55对边	S85六角	S80六角		S55六角	M45*2
