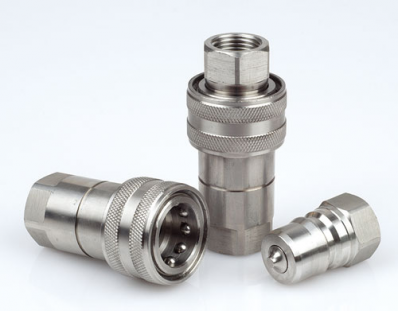

SSH快速接头（不锈钢316）
接头使用于各种范围的液压应用。这类双截止接头能适用以下情况：流体输送管路因设备操作或维护而需要连接及断开，而用希望不出现流体损耗。接头广泛应用于各种工业所需的连接，主要用于建筑设备、森林设备、农业机械、液压机具、石油设备、钢铁设备、化学品、及其它所需的液压应用。
技术规范：
规格(英寸) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
额定压力(PSI) | 3500 | 3000 | 3000 | 3000 | 3000 | 2000 |

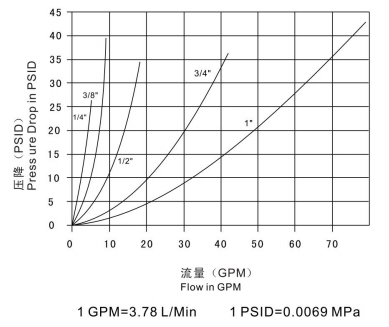

额定流量(GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
温度范围 | -20℃至+200℃ | |||||
标准密封圈材料 | 氟橡胶VITON | |||||
特征：
1、接头断开时，阀芯自动闭合，防止泄漏。
2、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
3、可靠的球机构将相匹配的两半部分结合在一起。
4、母插座和公插头采用实心的棒料精密制造。
5、本接头符合ISO7241-B标准。
6、并与下列产品互换：美国派克(PARKER)60系列、意大利FASTER HNV系列、意大利STUCCHI IRBX系列，美国汉森(HANSEN)HK系列。
母插座
ISO | 316材质 | LS | ￠D | HEX1 | A | T |
5 | SSH-18F | 50 | 24 | 17 | 10 | G1/8 NPT1/8 |
6.3 | SSH-14F | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
10 | SSH-38F | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
12.5 | SSH-12F | 73.4 | 42 | 30 | 17 | G1/2 NPT1/2 |
20 | SSH-34F | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
25 | SSH-1F | 103 | 65 | 41 | 23 | G1 NPT1 |
公插头
ISO | 316材质 | LP | d | C | HEX2 | A | T |
5 | SSH-18M | 31 | 10.8 | 19 | 14 | 10 | G1/8 NPT1/8 |
6.3 | SSH-14M | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
10 | SSH-38M | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
12.5 | SSH-12M | 46.5 | 23.5 | 28 | 27 | 17 | G1/2 NPT1/2 |
20 | SSH-34M | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
25 | SSH-1M | 63 | 37.8 | 35.5 | 41 | 23 | G1 NPT1 |
ISO | 316材质 | L | ￠D | HEX1 | HEX2 | T |
5 | SSH-18 | 62.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
6.3 | SSH-14 | 72.2 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
10 | SSH-38 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
12.5 | SSH-12 | 91.5 | 42 | 30 | 28.5 | G1/2 NPT1/2 |
20 | SSH-34 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
25 | SSH-1 | 126.5 | 65 | 41 | 41 | G1 NPT1 |
