描述：

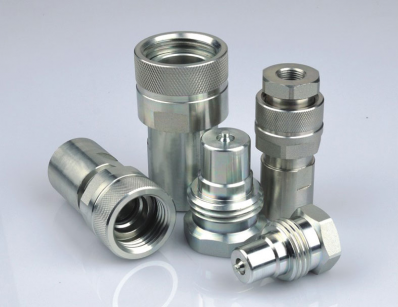

LVV螺纹锁紧式液压快速接头
应用：移动式设备，农业机械和通用工业设备
技术规范:
规格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
额定压力(PSI) | 10000 | 10000 | 10000 | 10000 | 7500 | 6500 | 5000 | 5000 | |

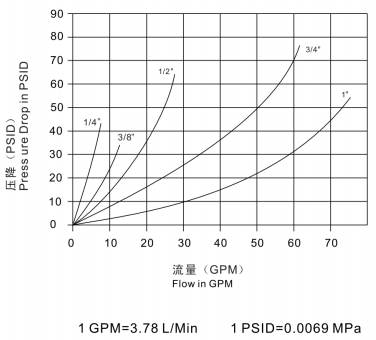

额定流量 (GPM) | 2 | 4.5 | 8 | 12 | 24 | 35 | 75 | 200 | |
温度范围 | -20 ℃ 至 +120℃ | ||||||||
标准密封圈材料 | 丁腈橡胶 NBR |
LVV 特征:
1.新型阀的设计，能抵抗高速流体与脉冲的冲击，提供更高的性能。
2,采用实心钢棒料加工制造，所以耐用性好。
3.LVV系列阴接头上采用螺纹套筒锁定结构，与母体插座上的相应的外螺纹配套使用。连接时公母部分必须通过螺纹采用手动方式结合在一起。
4.螺纹阀档圈提供阀止挡，保证阀能牢靠对中.
5.与法国格鲁梅尔GROMELLE 6000系列,英国享佰利TGW系列和 FARTER VVS系列互配.
PARTNO. | LS | D | HEX1 | HEX3 | A | T |
LVV-F14 | 68 | 30 | 23对边 | 27六角 | 16 | G1/4 NPT1/4 |
LVV-F38 | 75.6 | 39.7 | 30对边 | 36六角 | 14.5 | G3/8 NPT3/8 |
LVV-F12 | 86.4 | 45 | 34对边 | 41六角 | 19 | G1/2 NPT1/2 |
LVV-F34 | 105.5 | 53.8 | 41对边 | 50六角 | 23 | G3/4 NPT3/4 |
LVV-F1 | 123 | 58.8 | 50对边 | 55六角 | 23 | G1 NPT1 |
LVV-F114 | 152.5 | 78.5 | 65对边 | 75六角 | 26 | G1-1/4NPT1-1/4 |
LVV-F112 | 172 | 98 | 75对边 | 90六角 | 27 | G1-1/2NPT1-1/2 |
LVV-F2 | 206.5 | 129 | 100对边 | 125对边 | 27 | G2NPT2 |
PARTNO. | LP | HEX2 | A | T |
LVV-M14 | 43 | 25六角 | 13 | G1/4NPT1/4 |
LVV-M38 | 48 | 32六角 | 16 | G3/8NPT3/8 |
LVV-M12 | 53 | 34六角 | 18 | G1/2NPT1/2 |
LVV-M34 | 63 | 46六角 | 21 | G3/4NPT3/4 |
LVV-M1 | 72 | 50对边 | 23 | G1"NPT1" |
LVV-M114 | 86 | 65对边 | 26 | G1-1/4NPT1-1/4 |
LVV-M112 | 95 | 80对边 | 27 | G1-1/2NPT1-1/2 |
LVV-M2 | 118 | 110对边 | 27 | G2NPT2 |
PARTNO. | L | D | HEX1 | HEX2 | HEX3 | T |
LVV-14 | 84.2 | 30 | 23对边 | 25六角 | 27六角 | G1/4NPT1/4 |
LVV-38 | 89.5 | 39.7 | 30对边 | 32六角 | 36六角 | G3/8NPT3/8 |
LVV-12 | 102.2 | 45 | 34对边 | 34六角 | 41六角 | G1/2NPT1/2 |
LVV-34 | 121.2 | 53.8 | 41对边 | 46六角 | 50六角 | G3/4NPT3/4 |
LVV-1 | 138.5 | 58.8 | 50对边 | 50对边 | 55六角 | G1NPT1 |
LVV-114 | 167.5 | 78.5 | 65对边 | 65对边 | 75六角 | G1-1/4NPT1-1/4 |
LVV-112 | 188 | 98 | 75对边 | 80对边 | 90六角 | G1-1/2NPT1-1/2 |
LVV-2 | 227.4 | 129 | 100对边 | 110对边 | 125对边 | G2NPT2 |
