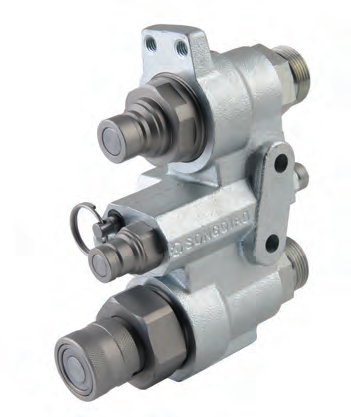

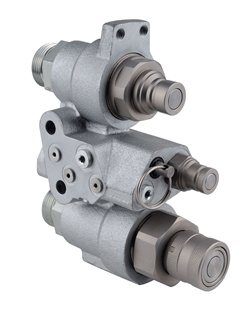

装载机快速接头HDB

HDB 模块阀系列是为满足现代移动设备的实际需要而开发的最新产品，通过在液压连接领域多年的经验而总结出的应对复杂问题的解决方案。根据市场的反应和主要OEM客户的合作设计此款产品。模块阀有释放残压系统，允许在带残压情况下对接和拆断，公母接头都允许带残压。配备符合ISO16028互换性的平面式快速接头，模块阀拥有模块化结构和可变性设计，可提供尺寸为：1/2(04),3/4(08)。

 主要应用
滑动装载机 Skid Steer
挖掘机 Excavator
移动工程机械设备 Mobile construction equipment


 使用方法
对接前清理对接平面，以免污物带入液压回路。

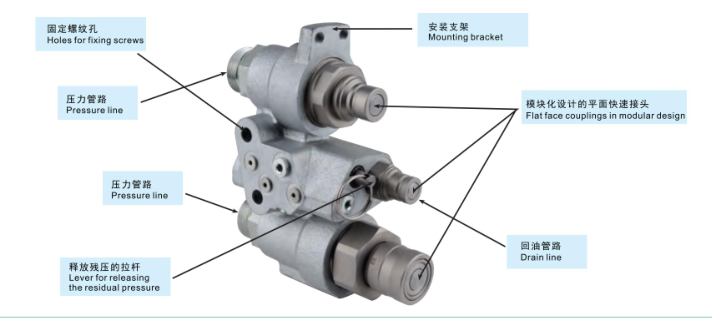

泄压：拉动拉杆，释放快速接头压力；

 警示
以下情形不能泄压：
 —当辅具不是静止位置
 —在辅具处在工作状态下（泄压会导致辅具危险地意外移动）
  母接头不要单独使用在高频率脉冲压力下
  不要在回路中有液压油流动和/或动态压力的情形下对接—拆断；只允许在有残余压力下进行对接—拆断
   不要在回路中液压油温度高于80°C( 176℉)的情形下对接—拆断
   快速接头不对接时，建议使用防尘帽
   液压系统中应限制污染物进入以免破坏内部阀的功能。

 技术规范：

对接—拆断的最大残存压力为：3625(PSI).

 优点
操作简便的泄压系统，可以在带有残存压力的情形下轻松对接或拆断。
在对接或拆断之前，先要泄掉残压。对接或拆断时已经没有压力，安全，不费力，以减少受伤的风险。
平面容易清洁，帮助减少杂物进入液压回路的污染。
对接或拆断时液压油损失极少，减少对环境污染。
对接或拆断时带入空气极少，增强液压系统功能。
拥有专利的内部阀门设计，压降小，保持回路效率。
良好的脉冲耐受压。
紧凑精巧灵活（允许使用不同规格的快速接头）使用安全简单

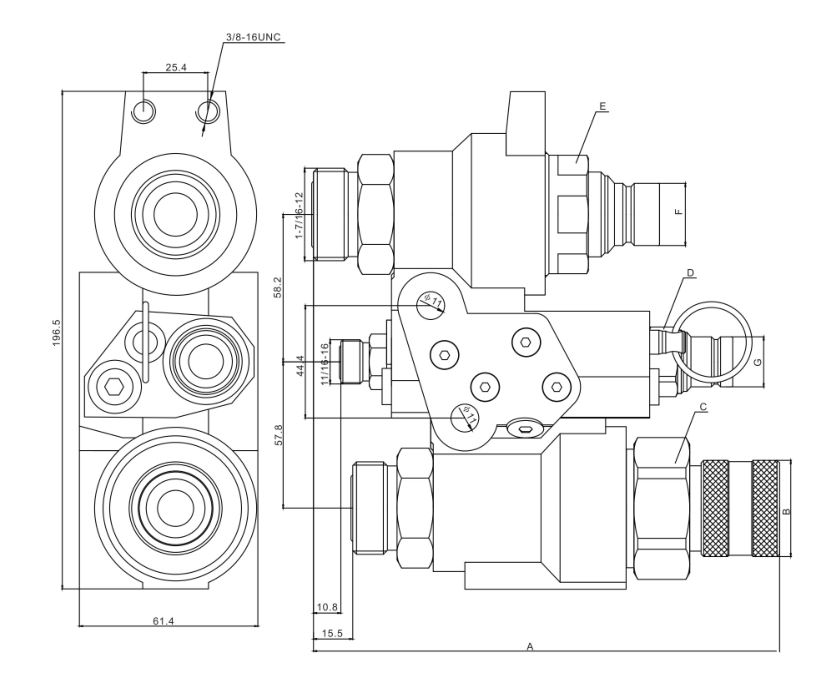

 技术性能与选项
快速接头的互换性：配备ISO16028快速接头，
提供不同尺寸及规格
快速接头类型：平面密封
锁紧机构：钢珠锁紧
对接系统：推入式连接
拆断系统：拉下母接头外套
带压对接：用拉杆泄压之后对接
带压拆断：用拉杆泄压之后拆断
密封材料：标准NBR（丁氰橡胶）
防挤出挡圈：PTFE（聚四氟乙烯）
