LEP描述：

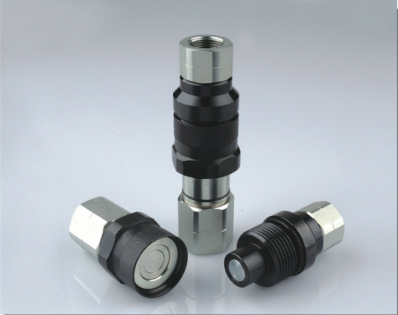

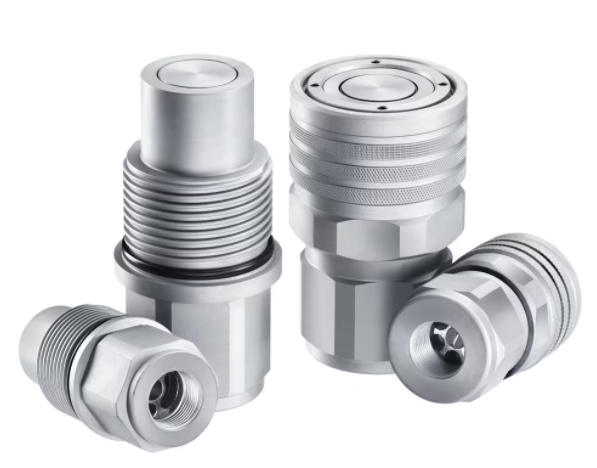

LEP平面螺纹锁紧式液压快速接头(碳钢)
应用： LEP 系列接头广泛应用于以下公用设备：移动式工程设备 、 液压工具 、 车辆
VEP 系列接头具有以下特征：
1、 新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
2、 公头设计带压操作，使其内部残存高压下也能实现带压连接
3、LEP 系列阴接头上采用螺纹套筒锁定结构，与公插头上的相应的外螺纹配套应用。连接时公母两部分必须通过螺纹采用手动方式结合在一起。
4、 采用新工艺环保镀锌，提供更高的防锈性能
5、 LEP 系列接头在连接及断开时使用平齐阀机构操作。这意味着阀之间的接合能使断开时只损失少量流体，或再重新连接使之混入少量空气。
6、 这种抗爆裂 BFT 密封圈设计用于防止在危险工作状况下出现爆裂或损坏。
7、 采用实心钢棒料加工制造，所以耐用性好。
并与下列产品互换：意图奇 VEP 系列和意大利DNP PST4系列。
技术规范
规格 ( 英寸 ) | 1/2(04) | 5/8(06) | 3/4(08) | 1(10) | 1-1/2(12) |
额定压力 (PSI) | 7000 | 7000 | 7000 | 6000 | 5000 |
额定流量 (GPM) | 12 | 28 | 50 | 88 | 152 |
温度范围 | -20 ℃ 至 +120 ℃ | ||||
标准密封圈材料 | 丁腈橡胶 NBR | ||||

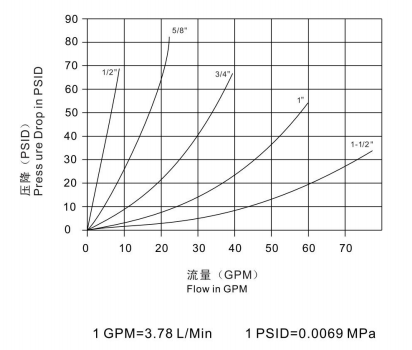

性能：流体测试：油-200SUS（Test Fluid:Oil-200SUS） 1GPM=3.78L/Min 1PSD=0.0069 MPa
母插座
ISO | PART NO | LS | D | HEX1 | HEX2 | A | T |
13 | LEPF12 | 103.5 | Φ49 | S36 六角 | S46 六角 | 16.5 | G1/2 NPT1/2 |
16 | LEPF34 | 114 | Φ53.7 | S41 六角 | S50 六角 | 20 | G3/4 NPT3/4 |
19 | LEPF1 | 133.5 | Φ58.8 | S46 六角 | S55 六角 | 21 | G1 NPT1 |
25 | LEPF114 | 145.2 | Φ68.7 | S55 六角 | S65 六角 | 21 | G1-1/4 NPT1-1/4 |
31.5 | LEPF112 | 187.5 | Φ92 | S65 六角 | S85 六角 | 21 | G1-1/2 NPT1-1/2 |
公插头
ISO | PART NO | LS | C | d | E | HEX2 | A | T |
13 | LEPM12 | 95 | 18.8 | 24.54 | M40*3 | S36 六角 | 16.5 | G1/2 NPT1/2 |
16 | LEPM34 | 98.8 | 19.5 | 27.04 | M45*3 | S36 六角 | 20 | G3/4 NPT3/4 |
19 | LEPM1 | 113.9 | 24 | 29.95 | M50*3 | S46 六角 | 21 | G1 NPT1 |
25 | LEPM114 | 123.5 | 24.8 | 36.05 | M58*3 | S55 六角 | 21 | G1-1/4 NPT1-1/4 |
31.5 | LEPM112 | 150 | 31.5 | 57 | Tr80*4 | S65 六角 | 21 | G1-1/2 NPT1-1/2 |

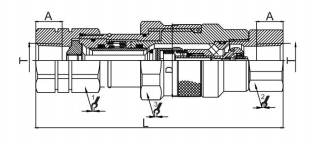

ISO | PART NO | L | D | HEX1 | HEX2 | HEX3 | T |
13 | LEP12 | 154.5 | Φ49 | S36 六角 | S46 六角 | S36 六角 | G1/2 NPT1/2 |
16 | LEP34 | 164.3 | Φ53.7 | S41 六角 | S50 六角 | S36 六角 | G3/4 NPT3/4 |
19 | LEP1 | 189.4 | Φ58.8 | S46 六角 | S55 六角 | S46 六角 | G1 NPT1 |
25 | LEP114 | 207.2 | Φ68.7 | S55 六角 | S65 六角 | S55 六角 | G1-1/4 NPT1-1/4 |
31.5 | LEP112 | 263.5 | Φ92 | S65 六角 | S85 六角 | S65 六角 | G1-1/2 NPT1-1/2 |
