FASTER FB系列

应用于筑路机械的螺纹连接快速接头。

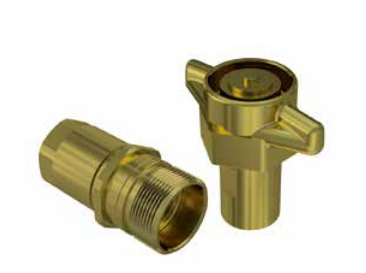

使用应用于车辆和筑路机械的螺纹连接平面黄铜快速接头。配备

翼型套管，有助于手动连接和断开。美国市场产品可互换。

材料 黄铜

密封件 NBR

工作温度 - 25 °C 到 + 125 °C

表面处理

互换系列 市场

阀门类型 平面阀

连接 拧紧连接

断开 拧松断开

带压连接 允许残压

英寸 毫米 螺纹类型 标准 螺纹 阴接头订货号 阳接头订货号

L1 L2 D1 D2 HEX1 HEX2

m m m m m m m m m m m m

3/4" 20 F NPTF ANSI B1.20.3 NPTF 1/2 内螺纹 FB 12/12 NPT F5 FB 12/12 NPT M5 81 90 81,3 45 30 34

3/4" 20 F NPTF ANSI B1.20.3 NPTF 3/4 内螺纹 FB 12/34 NPT F5 FB 12/34 NPT M5 81 90 82 45 30 34

1" 25 F NPTF ANSI B1.20.3 NPTF 1 内螺纹 FB 16/1 NPT F 5 FB 16/1 NPT M 5 90,8 75 90,8 75 36 36

1-1/4" 31,5 F NPTF ANSI B1.20.3 NPTF 1-1/4 内螺纹 FB 20/114NPT F5 FB 20/114NPT M5 95 127 95 127 45 45

1-1/2" 37,5 F NPTF ANSI B1.20.3 NPTF 1-1/2 内螺纹 FB 24/112NPT F5 FB 24/112NPT M5 110,2 150 110 72 50 55
