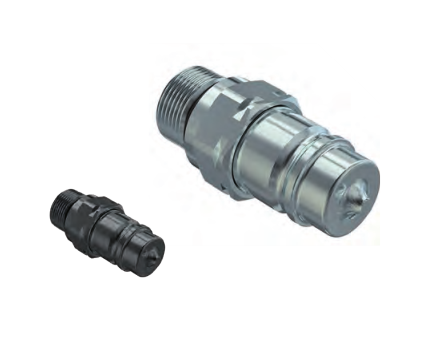

FASTER CNV
适用于CPV阴接头零件、符合ISO 7241-A可互换性要求的农业
机械应用阳接头快速接头。
CNV系列
应用领域

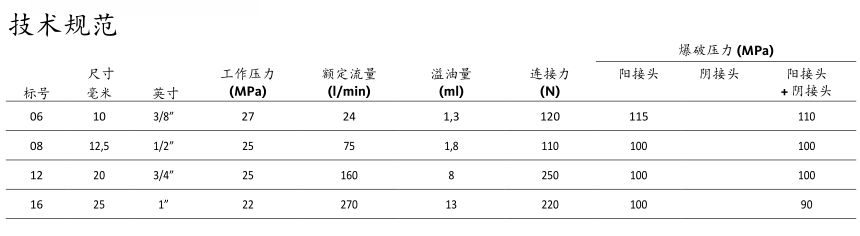

技术规范
压降
应用于农业机械领域的标准阳接头快速接头。提供范围广泛的阳接
头供选择。符合ISO 7241-1-A部分的可互换性要求。
材料 钢
密封件 NBR
工作温度 - 25 °C 到 + 125 °C
表面处理 MATE 500 (CrIII)
互换系列 ISO 7241-A
阀门类型 锥面阀
连接
断开
带压连接 不允许

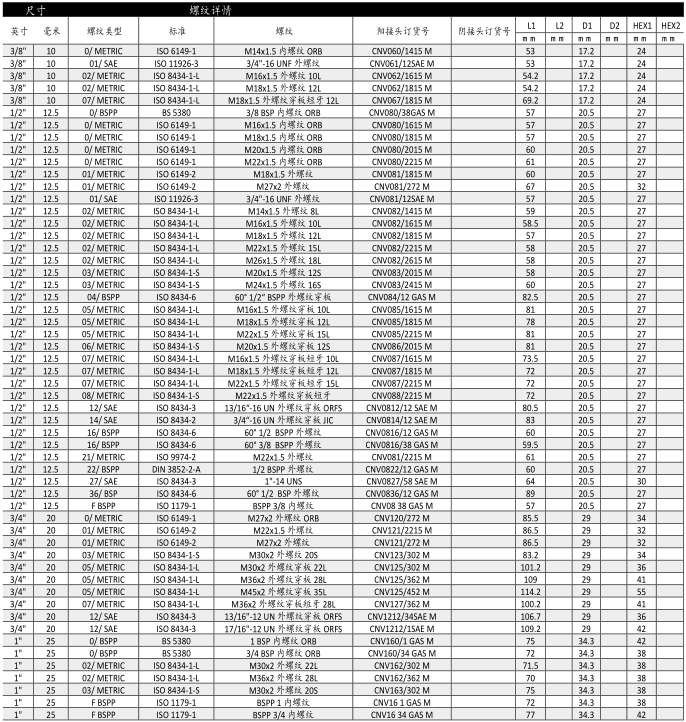

3/8" 10 0/ METRIC ISO 6149-1 M14x1.5 内螺纹 ORB CNV060/1415 M 53 17.2 24
3/8" 10 01/ SAE ISO 11926-3 3/4"-16 UNF 外螺纹 CNV061/12SAE M 53 17.2 24
3/8" 10 02/ METRIC ISO 8434-1-L M16x1.5 外螺纹 10L CNV062/1615 M 54.2 17.2 24
3/8" 10 02/ METRIC ISO 8434-1-L M18x1.5 外螺纹 12L CNV062/1815 M 54.2 17.2 24
3/8" 10 07/ METRIC ISO 8434-1-L M18x1.5 外螺纹穿板短牙 12L CNV067/1815 M 69.2 17.2 24
1/2" 12.5 0/ BSPP BS 5380 3/8 BSP 内螺纹 ORB CNV080/38GAS M 57 20.5 27
1/2" 12.5 0/ METRIC ISO 6149-1 M16x1.5 内螺纹 ORB CNV080/1615 M 57 20.5 27
1/2" 12.5 0/ METRIC ISO 6149-1 M18x1.5 内螺纹 ORB CNV080/1815 M 57 20.5 27
1/2" 12.5 0/ METRIC ISO 6149-1 M20x1.5 内螺纹 ORB CNV080/2015 M 60 20.5 27
1/2" 12.5 0/ METRIC ISO 6149-1 M22x1.5 内螺纹 ORB CNV080/2215 M 61 20.5 27
1/2" 12.5 01/ METRIC ISO 6149-2 M18x1.5 外螺纹 CNV081/1815 M 60 20.5 27
1/2" 12.5 01/ METRIC ISO 6149-2 M27x2 外螺纹 CNV081/272 M 67 20.5 32
1/2" 12.5 01/ SAE ISO 11926-3 3/4"-16 UNF 外螺纹 CNV081/12SAE M 57 20.5 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M14x1.5 外螺纹 8L CNV082/1415 M 59 20.5 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M16x1.5 外螺纹 10L CNV082/1615 M 58.5 20.5 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M18x1.5 外螺纹 12L CNV082/1815 M 57 20.5 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M22x1.5 外螺纹 15L CNV082/2215 M 58 20.5 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M26x1.5 外螺纹 18L CNV082/2615 M 58 20.5 27
1/2" 12.5 03/ METRIC ISO 8434-1-S M20x1.5 外螺纹 12S CNV083/2015 M 58 20.5 27
1/2" 12.5 03/ METRIC ISO 8434-1-S M24x1.5 外螺纹 16S CNV083/2415 M 60 20.5 27
1/2" 12.5 04/ BSPP ISO 8434-6 60° 1/2“ BSPP 外螺纹穿板 CNV084/12 GAS M 82.5 20.5 27
1/2" 12.5 05/ METRIC ISO 8434-1-L M16x1.5 外螺纹穿板 10L CNV085/1615 M 81 20.5 27
1/2" 12.5 05/ METRIC ISO 8434-1-L M18x1.5 外螺纹穿板 12L CNV085/1815 M 78 20.5 27
1/2" 12.5 05/ METRIC ISO 8434-1-L M22x1.5 外螺纹穿板 15L CNV085/2215 M 81 20.5 27
1/2" 12.5 06/ METRIC ISO 8434-1-S M20x1.5 外螺纹穿板 12S CNV086/2015 M 81 20.5 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M16x1.5 外螺纹穿板短牙 10L CNV087/1615 M 73.5 20.5 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M18x1.5 外螺纹穿板短牙 12L CNV087/1815 M 72 20.5 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M22x1.5 外螺纹穿板短牙 15L CNV087/2215 M 72 20.5 27
1/2" 12.5 08/ METRIC ISO 8434-1-S M22x1.5 外螺纹穿板短牙 CNV088/2215 M 72 20.5 27
1/2" 12.5 12/ SAE ISO 8434-3 13/16“-16 UN 外螺纹穿板 ORFS CNV0812/12 SAE M 80.5 20.5 27
1/2" 12.5 14/ SAE ISO 8434-2 3/4“-16 UN 外螺纹穿板 JIC CNV0814/12 SAE M 83 20.5 27
1/2" 12.5 16/ BSPP ISO 8434-6 60° 1/2 BSPP 外螺纹 CNV0816/12 GAS M 60 20.5 27
1/2" 12.5 16/ BSPP ISO 8434-6 60° 3/8 BSPP 外螺纹 CNV0816/38 GAS M 59.5 20.5 27
1/2" 12.5 21/ METRIC ISO 9974-2 M22x1.5 外螺纹 CNV081/2215 M 61 20.5 27
1/2" 12.5 22/ BSPP DIN 3852-2-A 1/2 BSPP 外螺纹 CNV0822/12 GAS M 60 20.5 27
1/2" 12.5 27/ SAE ISO 8434-3 1"-14 UNS CNV0827/58 SAE M 64 20.5 30
1/2" 12.5 36/ BSP ISO 8434-6 60° 1/2 BSP 外螺纹 CNV0836/12 GAS M 89 20.5 27
1/2" 12.5 F BSPP ISO 1179-1 BSPP 3/8 内螺纹 CNV08 38 GAS M 57 20.5 27
3/4" 20 0/ METRIC ISO 6149-1 M27x2 外螺纹 ORB CNV120/272 M 85.5 29 34
3/4" 20 01/ METRIC ISO 6149-2 M22x1.5 外螺纹 CNV121/2215 M 86.5 29 32
3/4" 20 01/ METRIC ISO 6149-2 M27x2 外螺纹 CNV121/272 M 86.5 29 32
3/4" 20 03/ METRIC ISO 8434-1-S M30x2 外螺纹 20S CNV123/302 M 83.2 29 34
3/4" 20 05/ METRIC ISO 8434-1-L M30x2 外螺纹穿板 22L CNV125/302 M 101.2 29 36
3/4" 20 05/ METRIC ISO 8434-1-L M36x2 外螺纹穿板 28L CNV125/362 M 109 29 41
3/4" 20 05/ METRIC ISO 8434-1-L M45x2 外螺纹穿板 35L CNV125/452 M 114.2 29 55
3/4" 20 07/ METRIC ISO 8434-1-L M36x2 外螺纹穿板短牙 28L CNV127/362 M 100.2 29 41
3/4" 20 12/ SAE ISO 8434-3 13/16"-12 UN 外螺纹穿板 ORFS CNV1212/34SAE M 106.7 29 36
3/4" 20 12/ SAE ISO 8434-3 17/16"-12 UN 外螺纹穿板 ORFS CNV1212/1SAE M 109.2 29 42
1" 25 0/ BSPP BS 5380 1 BSP 内螺纹 ORB CNV160/1 GAS M 75 34.3 42
1" 25 0/ BSPP BS 5380 3/4 BSP 内螺纹 ORB CNV160/34 GAS M 72 34.3 38
1" 25 02/ METRIC ISO 8434-1-L M30x2 外螺纹 22L CNV162/302 M 71.5 34.3 38
1" 25 02/ METRIC ISO 8434-1-L M36x2 外螺纹 28L CNV162/362 M 70 34.3 38
1" 25 03/ METRIC ISO 8434-1-S M30x2 外螺纹 20S CNV163/302 M 75 34.3 38
1" 25 F BSPP ISO 1179-1 BSPP 1 内螺纹 CNV16 1 GAS M 72 34.3 38
1" 25 F BSPP ISO 1179-1 BSPP 3/4 内螺纹 CNV16 34 GAS M 77 34.3 42
