适用于高频脉冲应用，真正耐压350BAR。

广泛用于挖掘机破碎锤，架空斗式起重机，钻机，打桩机，易于清理使之能理想地用于这类特殊环境。
技术规范：

规格 ( ISO )	6.3	10	12.5	16	19	25	38	51
额定压力(PSI)	5000	5000	5000	5000	5000	5000	3000	3000
额定流量(L/MIN)	24	45	90	150	200	280	600	900
溢流量 (ML)	0.006	0.012	0.02	0.026	0.032	0.035	0.05	0.1
(断开时的最大数值)
温度范围	-20 ℃ 至 +200 ℃
标准密封圈材料		PTFE（FKM）	PU Sealants

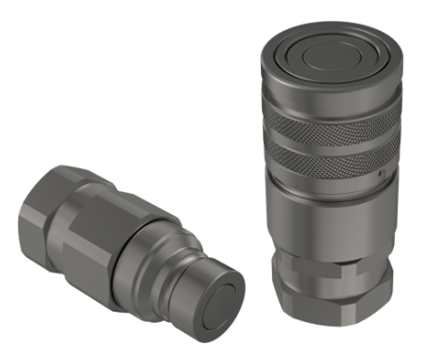

AH高压平面
1、新型阀的设计，能抵抗高速流体与脉冲压力的冲击，提供更高的性能
2、套筒锁紧机构通过连接后旋转套筒而啮合，在使用期间沿地面拖动接头时，套锁机构能防止意外断开。
3、套锁机构的设计有助于防止杂物进入内部机构从而在连接或断开时引起误操作，套筒覆盖挡圈并且在弹射区域包含了防尘密封件。
4、淬火处理的公插头和套筒以及实心棒状结构造就优质阴接头，能最大限度的抵抗由于液压和机械冲击所造成的剥蚀及损坏。
5、这种搞爆裂BFT密封圈设计用于防止在危险工作状况下出现爆裂或损坏。
6、耐用球锁机械保证每次都能可靠连接，数个锁定钢球均匀分配工作负载，同时提供对准及旋转动作从而减小软管扭曲延长软管使用期，警告：这类产品不能用作旋转阳接头，在压力下旋转会导致过度和过早磨损。
7、AH系列接头在连接及断开时使用平齐阀机构操作，这意味着阀之间的接合能使断开时只损失少量流体，或在重新连接时只混入少量空气。

8.采用新工艺环保镀锌镍合金，提供更高的防锈性能
9、AH接头符合ISO16028标准。
10、并与下列产品互换：美国派克（PARKER）FEM系列、意大利意图奇（STUCCHI）A系列、意大利FASTER FFH系列，美国爱力克（AEROQUIP）FD89系列、美国汉森（HANSEN）FF系列。性能：测试液体油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.

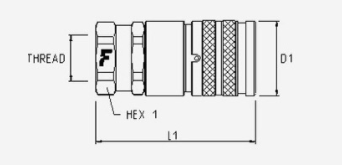

ISO	PART NO	L1	D1	HEX1	T
6.3	AH F14	58.2	28	22	G1/4
6.3	AH F14NPT	58.2	28	22	NPT1/4
10	AH F38	68.2	32	27	G3/8
10	AH F38NPT	68.2	32	27	NPT3/8
10	AH F12	79	32	27	G1/2
10	AH F12NPT	79	32	27	NPT1/2
12.5	AH F12A	81	38	34	G1/2
12.5	AH F12ANPT	81	38	34	NPT1/2
12.5	AH F34	84	38	34	G3/4
12.5	AH F34NPT	84	38	34	NPT3/4
16	AH F34A	93	42	38	G3/4
16	AH F34ANPT	93	42	38	NPT3/4
16	AH F34B	102	48	36	G3/4
19	AH F34BNPT	102	48	41	NPT3/4
19	AH F1	105	48	41	G1
19	AH F1NPT	105	48	41	NPT1
25	AH F1A	103	56	41	G1
25	AH F1ANPT	103	56	41	NPT1
25	AH F114	105	56	55	G1-1/4 NPT1-1/4
-	AH F112	150	79.5	65	G1-1/2 NPT1-1/2
-	AH F2	167	98.5	85	G2 NPT2

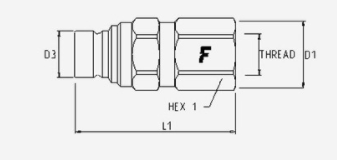

ISO	PART NO	L1	D3	HEX1	T
6.3	AH M14	48	16.2	24	G1/4
6.3	AH M14NPT	48	16.2	24	NPT1/4
10	AH M38	68.2	19.76	30	G3/8
10	AH M38NPT	68.2	19.76	30	NPT3/8
10	AH M12	72.2	19.76	30	G1/2
10	AH M12NPT	72.2	19.76	30	NPT1/2
12.5	AH M12A	75	24.5	34	G1/2
12.5	AH M12ANPT	75	24.5	34	NPT1/2
12.5	AH M34	79	24.5	34	G3/4
12.5	AH M34NPT	79	24.5	34	NPT3/4
16	AH M34A	91	27	38	G3/4
16	AH M34ANPT	91	27	38	NPT3/4
19	AH M34B	99	30	41	G3/4
19	AH M34BNPT	99	30	41	NPT3/4
19	AH M1	101	30	41	G1
19	AH M1NPT	101	30	41	NPT1
25	AH M1A	109	36	41	G1
25	AH M1ANPT	109	36	41	NPT1
25	AH M114	111	36	55	G1-1/4 NPT1-1/4
-	AH M112	150	57	65	G1-1/2 NPT1-1/2
-	AH M2	167	73	85	G2 NPT2
