苏州意达特拖拉机快速接头，FASTER快速接头CPV-CNV系列，农机快速接头

产品介绍

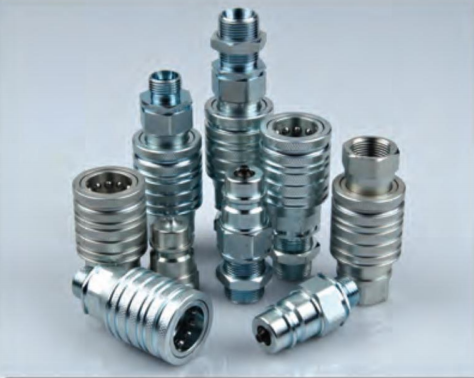

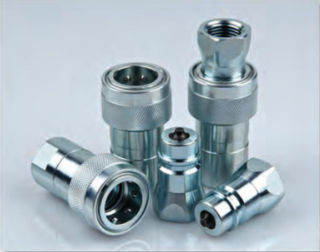

4050快速接头描述：

4050系列推拉式液压快速接头
广泛应用于各种工业用途，用于建筑设备、森林设备、农业机械及液压机具

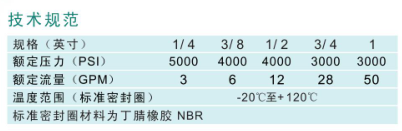

技术规范：

特征：
1、在接头被夹紧或以舱壁形式安装时，双作用套筒可以用单手操作。(仅1/2)
2、接头断开时，阀芯自动闭合，防止泄漏。
3、接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
4、关键部件经过感应淬火，所以耐用性好。
5、可靠的球锁机构将相匹配的两半部分结合在一起。
6、母插座和公插头采用实心的棒料精密制造。
7、本接头符合ISO5675标准。
8、并与下列产品互换：美国派克(PARKER)4000,4250系列、意大利(FASTER)NV,CPV-CNV系列

备注：YDATEE-4050与PARKER互换，YDATEE-4051与FASTER互换。

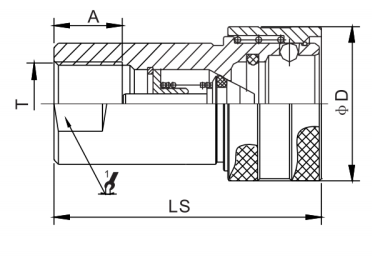

ISO	PART NO.	LS	￠D	HEX1	A	T
6.3	YDATEE-4050F-14	55.5	￠27.6	S22	12.5	G1/4 NPT1/4
10	YDATEE-4050F-38	60.5	￠34	S24	13	G3/8 NPT3/8
12.5	YDATEE-4050F-12	68	￠38	S27	16	G1/2 NPT1/2
20 20	YDATEE-4050F-34 YDATEE-4051-34	83 82.5	￠47.5 ￠48.2	S35 S34	18 19	G3/4 NPT3/4 G3/4 NPT3/4
25	YDATEE-4050F-1	97.5	￠56.2	S41	21	G1 NPT1

备注：YDATEE-4050与PARKER互换，YDATEE-4051与FASTER互换。

ISO	PART NO.	LP	￠D	HEX1	A	T
6.3	YDATEE-4050M-14	36	￠14.2	S19	12.5	G1/4 NPT1/4
10	YDATEE-4050M-38	40	￠19	S24	13	G3/8 NPT3/8
12.5	YDATEE-4050M-12	46	￠20.5	S27	18	G1/2 NPT1/2
20 20	YDATEE-4050M-34 YDATEE-4051M-34	51 53.5	￠26.9 ￠28	S33.3 S34	18 19	G3/4 NPT3/4 G3/4 NPT3/4
25	YDATEE-4050M-1	64	￠31.3	S41	21	G1 NPT1

S5系列(1/2")

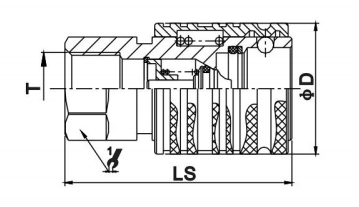

母插座

ISO	PARTNO.	LS	￠ D	HEX1	T
12.5	S5-04SF3/8	66	38	27	3/8BSP NPT3/8
12.5	S5-04SF1/2	66	38	27	1/2BSP NPT1/2
12.5	S5-04SF3/4	69	38	34	3/4BSP NPT3/4
12.5	S5-04SFM14	66	38	27	M14*1.5
12.5	S5-04SFM16	66	38	27	M16*1.5
12.5	S5-04SFM18	66	38	27	M18*1.5
12.5	S5-04SFM22	66	38	27	M22*1.5

公插头

ISO	PARTNO.	LP	d	C	HEX2	T
12.5	S5-04PF3/8	61.5	20.5	27	27	3/8BSP NPT3/8
12.5	S5-04PF1/2	44	20.5	27	27	1/2BSP NPT1/2
12.5	S5-04PF3/4	64.5	20.5	34	34	3/4BSP NPT3/4
12.5	S5-04PFM14	61.5	20.5	27	27	M14*1.5
12.5	S5-04PFM16	61.5	20.5	27	27	M16*1.5
12.5	S5-04PFM18	61.5	20.5	27	27	M18*1.5
12.5	S5-04PFM22	44	20.5	27	27	M22*1.5

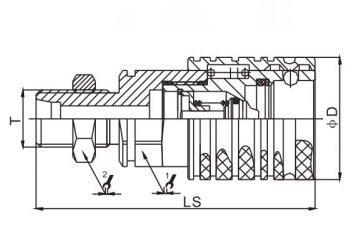

S5 Socket

ISO	PARTNO.	LS	￠ D	HEX1	A	T
12.5	S5-04SM8L	73.5	38	27	12	M14*1.5
12.5	S5-04SM10L	73.5	38	27	12	M16*1.5
12.5	S5-04SM12L	73.5	38	27	12	M18*1.5
12.5	S5-04SM15L	75.5	38	27	14	M22*1.5
12.5	S5-04SM18L	75.5	38	27	14	M26*1.5
12.5	S5-04SM10S	73.5	38	27	12	M18*1.5
12.5	S5-04SM12S	73.5	38	27	12	M20*1.5
12.5	S5-04SM14S	75.5	38	27	14	M22*1.5
12.5	S5-04SM16S	75.5	38	27	14	M24*1.5
12.5	S5-04SM20S	77.5	38	30	16	M30*2

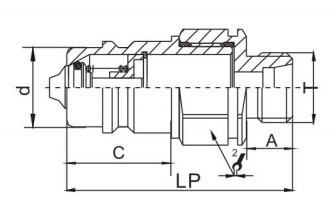

S5 Plug

ISO	PARTNO.	LP	d	C	HEX1	A	T
12.5	S5-04PM8L	58.5	20.5	27	27	12	M14*1.5
12.5	S5-04PM10L	58.5	20.5	27	27	12	M16*1.5
12.5	S5-04PM12L	58.5	20.5	27	27	12	M18*1.5
12.5	S5-04PM15L	60.5	20.5	27	27	14	M22*1.5
12.5	S5-04PM18L	60.5	20.5	27	27	14	M26*1.5
12.5	S5-04PM10S	58.5	20.5	27	27	12	M18*1.5
12.5	S5-04PM12S	58.5	20.5	27	27	12	M20*1.5
12.5	S5-04PM14S	60.5	20.5	27	27	14	M22*1.5
12.5	S5-04PM16S	60.5	20.5	27	27	14	M24*1.5
12.5	S5-04PM20S	62.5	20.5	27	30	16	M30*2

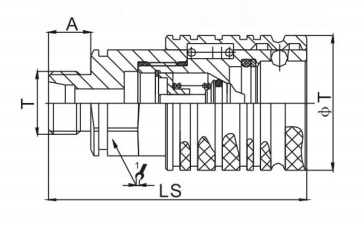

S5C Socket

ISO	PARTNO.	LP	d	C	HEX2	HEX1	T
12.5	S5C-04SM8L	87	38	27	19	27	M14*1.5
12.5	S5C-04SM10L	87	38	27	24	27	M16*1.5
12.5	S5C-04SM12L	87	38	27	24	27	M18*1.5
12.5	S5C-04SM15L	89	38	27	27	27	M22*1.5
12.5	S5C-04SM18L	89	38	27	30	27	M26*1.5
12.5	S5C-04SM10S	87	38	27	24	27	M18*1.5
12.5	S5C-04SM12S	87	38	27	27	27	M20*1.5
12.5	S5C-04SM14S	89	38	27	27	27	M22*1.5
12.5	S5C-04SM16S	89	38	27	30	27	M24*1.5
12.5	S5C-04SM20S	96	38	27	36	30	M30*2

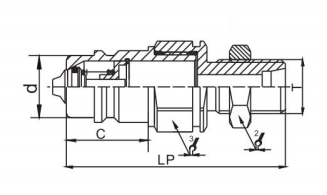

S5C Plug

ISO	PARTNO.	LP	C	HEX1	HEX3	T
12.5	S5C-04PM8L	72	27	19	27	M14*1.5
12.5	S5C-04PM10L	72	27	24	27	M16*1.5
12.5	S5C-04PM12L	72	27	24	27	M18*1.5
12.5	S5C-04PM15L	74	27	27	27	M22*1.5
12.5	S5C-04PM18L	74	27	30	27	M26*1.5
12.5	S5C-04PM10S	72	27	24	27	M18*1.5
12.5	S5C-04PM12S	72	27	27	27	M20*1.5
12.5	S5C-04PM14S	74	27	27	27	M22*1.5
12.5	S5C-04PM16S	74	27	30	27	M24*1.5
12.5	S5C-04PM20S	81	27	36	30	M30*2
