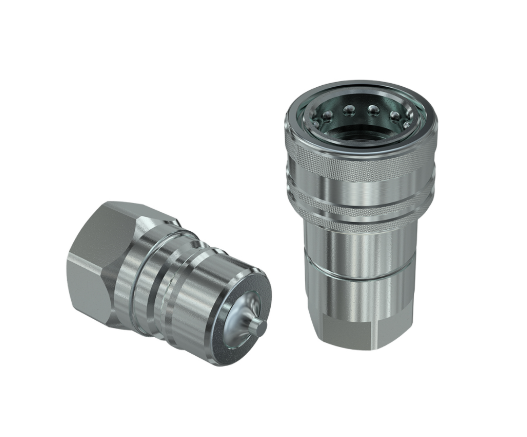

LAV 耐脉冲
规格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
额定压力(PSI) | 5000 | 4500 | 4500 | 4000 | 4000 |
额定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
温度范围 | -20℃to+120℃ | ||||
标准密封圈材料 | 丁腈橡胶NBR | ||||
·新型阀的设计,能抵抗高速流体与脉冲压力的冲击,提供更高的性能.
·接头断开时，阀芯自动闭合，防止泄漏。
·接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
·关键部件经过感应淬火，所以耐用性好。
·可靠的球锁机构将相匹配的两半部分结合在一起.
·母插座和公插头采用实心的棒料精密制造
·本接头符合ISO7241-A标准
·并与下列产品互换：美国派克(PARKER)6600系列、意大利快事达(FASTER)ANV系列、美国爱力克(AEROQUIP)5600系列、美国汉森(HANSEN)HA15000系列

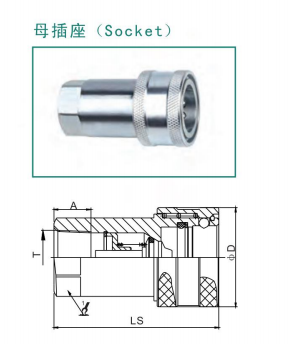

ISO | PART NO. | LS | ￠D | HEX1 | A | T |
6.3 | YDATEE-LAVF14 | 50 | ￠26 | S19六角 | 13 | G1/4 NPT1/4 |
10 | YDATEE-LAVF38 | 57.1 | ￠31.5 | S22六角 | 16 | G3/8 NPT3/8 |
12.5 | YDATEE-LAVF12 | 66 | ￠38.5 | S27六角 | 18 | G1/2 NPT1/2 |
20 | YDATEE-LAVF34 | 82.5 | ￠48 | S34六角 | 20.5 | G3/4 NPT3/4 |
25 | YDATEE-LAVF1 | 100 | ￠56 | S41六角 | 20.5 | G1 NPT1 |

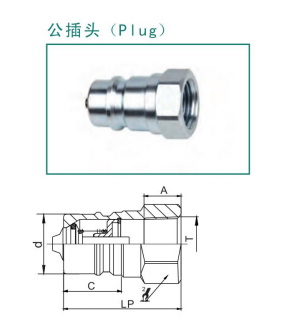

ISO | PART NO. | LP | d | C | HEX2 | A | T |
6.3 | YDATEE-LAVM14 | 38.5 | 11.8 | 15 | S19六角 | 13 | G1/4 NPT1/4 |
10 | YDATEE-LAVM38 | 39 | 17.3 | 19 | S22六角 | 16 | G3/8 NPT3/8 |
12.5 | YDATEE-LAVM12 | 44 | 20.5 | 29 | S27六角 | 18 | G1/2 NPT1/2 |
20 | YDATEE-LAVM34 | 55 | 29 | 29 | S34六角 | 20.5 | G3/4 NPT3/4 |
25 | YDATEE-LAVM1 | 66 | 34.3 | 35 | S41六角 | 20.5 | G1 NPT1 |

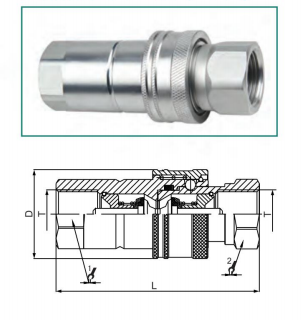

ISO | PART NO. | L | D | HEX1 | HEX2 | T |
6.3 | YDATEE-LAV14 | 74.2 | ￠26 | S19六角 | S19六角 | G1/4 NPT1/4 |
10 | YDATEE-LAV38 | 78.5 | ￠31.5 | S22六角 | S22六角 | G3/8 NPT3/8 |
12.5 | YDATEE-LAV12 | 88.2 | ￠38.5 | S27六角 | S27六角 | G1/2 NPT1/2 |
20 | YDATEE-LAV34 | 110.4 | ￠48 | S34六角 | S34六角 | G3/4 NPT3/4 |
25 | YDATEE-LAV1 | 132.9 | ￠56 | S41六角 | S41六角 | G1 NPT1 |
